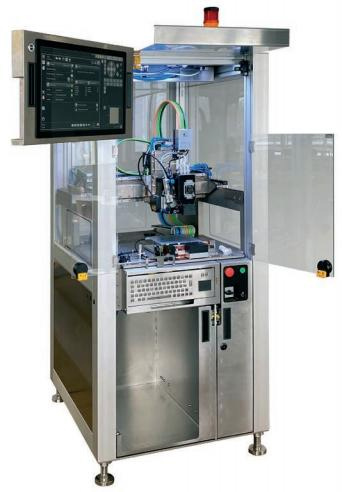

创新的marc1机台系统即点胶机器人，可沿所有轴线行进精确的路径曲线。可以实现最小的焊膏、银胶或底层填充等点胶。marc1机台系统通过点胶控制集成单元（DCU）实现点胶与移动的精确同步，将最先进的机器人技术与复杂的点胶控制相结合。这在点胶行业是独一无二的。
坚实而轻巧的结构具有高达7公斤的工具负载能力，并能以高达3g的加速度进行精确的高速点胶，点胶流程可无限重复。marc1 机器人系统为不同的应用提供完整解决方案。该系统有超大的工作区域，同时有 个非常紧凑的工作面。大型可旋转的人机界面触摸显示屏和可伸缩的键盘，操作简单便利。
三轴上五个直线电机都配备了新开发的专利水冷系统。
这种智能热控制系统保障温度稳定性，全程始终如一高精度点胶。
设备前方大玻璃门方便操作，左右开口适合集成到在线生产线（符合 SMEMA 标准的接口）。后开口设计用于设备的集群布置。机器人还可以用于洁净室。
由于其模块化设计，marc1 机器人适应客户不断变化的需求，例如介质、空气和冷却水供应。单元和床身预装了大量气动和电子接口，以便可以快速集成其他单元和工具。
* 所有轴加速度高达 3g* ±3 μm 重复性
* 尺寸（毫米）长/宽/高：800 x 950 x 1800
* 以毫米为单位的轴行程 X/Y/Z*：480 x 480 x 120 轻型结构：基本版重量为 650 kg
* 以毫米为单位的集群或内联设置的开口
- 640 x 520（长 x 高）前门开口
- 460 x 190（长 x 高）侧开口
- 445 x 185（长 x 高）后开口

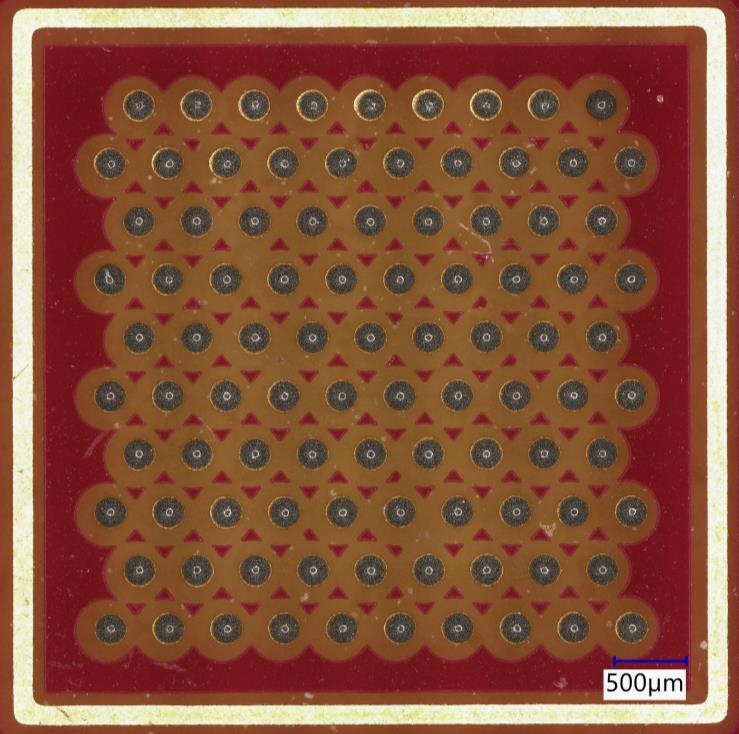

实际锡膏点胶效果图

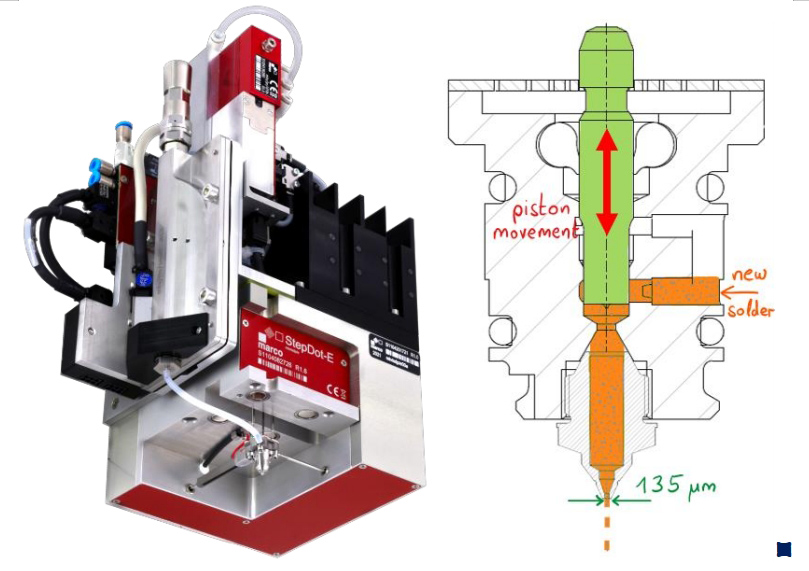

以下仅为部分示例。活塞式墨盒提供多种规格：300微米/500微米和1000微米
该活塞式墨盒可兼容StepDot和sJet两种喷头系统
螺纹喷嘴同样提供丰富规格，最小孔径可达50微米
接触式点胶实现100%无卫星点。
