微点胶系统 – 喷嘴单元+喷嘴
喷嘴单元和喷嘴
适用于MDS 3000系列和MDS 1000系列
您可从微密斯提供一系列喷嘴中选择最适合您应用的款式。无论是非接触式还是接触式点胶，无论点较量大小，无论是填充式还是非填充式点胶，无论低、中、高粘度介质，在微密斯总有一款适合您应用的喷嘴。

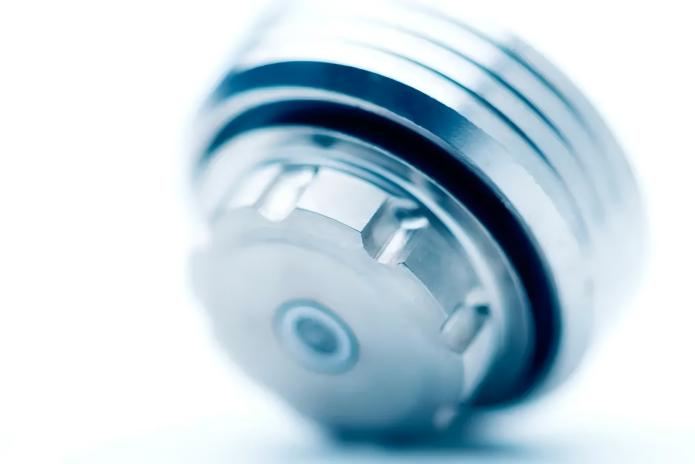

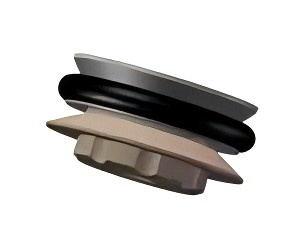

喷嘴单元是微点胶阀的核心模块之一，用于搭载喷嘴、定位撞针。喷嘴单元包含：
喷嘴调整螺母
撞针引导环
O型密封圈
同时用于搭载喷嘴。喷嘴单元的部分组件将直接接触点胶介质。为满足各类点胶介质的兼容需求，我们提供不同材质的喷嘴单元。
带有顶部校准的点胶阀搭配液盒MDFH-48-CH-TA (MDS 3250+FC)或MDFH-48-CH-BY (MDS 3280 and MDS 1560)时，需使用喷嘴固定螺母替代喷嘴单元。与喷嘴单元不同，喷嘴固定螺母仅包含一个组件，不需使用撞针引导环和O型密封圈。

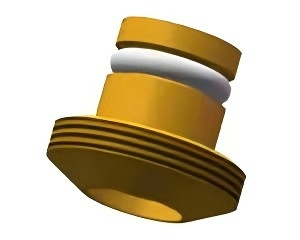

喷嘴调整螺母是喷嘴单元的一部分，有一系列不同型号可供选择。
喷嘴调整螺母 NAN-fix-H
喷嘴调整螺母 NAN-fix-H+10
喷嘴调整螺母 NAN-fix-HC
喷嘴调整螺母 NAN-fix-HC+10
喷嘴调整螺母 NAN-fix-L
喷嘴调整螺母 - Universal
喷嘴调整螺母 - MDH 230tf
喷嘴调整螺母 - Universal +10
喷嘴调整螺母 - Needle Protection
喷嘴调整螺母 - MDH 230tf +10

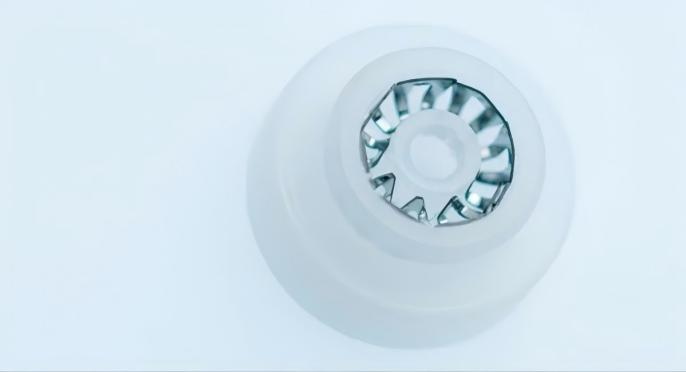

撞针引导环是喷嘴单元的一部分，能将撞针精准地引导到喷嘴。撞针引导环默认带丁腈橡胶材质的O型圈。也有其他材质的密封圈可选，如三元乙丙橡胶，氟橡胶或硅胶。
MDS 3000和MDS 1000点胶系统采用模块化设计，可快速安装不同组件以满足各类应用。除了点胶阀、液盒、喷嘴、撞针等部件的选择，针对密封圈和密封材料的兼容性考量也至关重要。

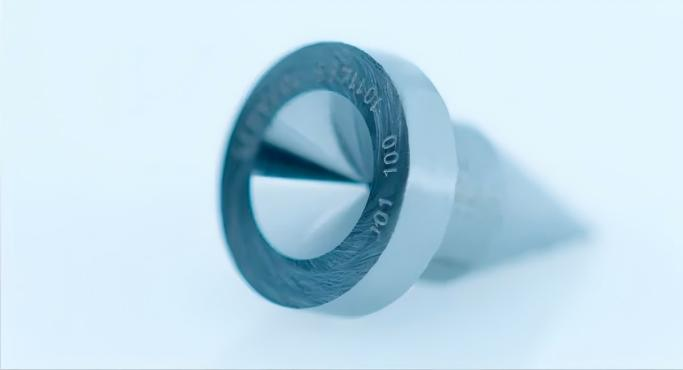

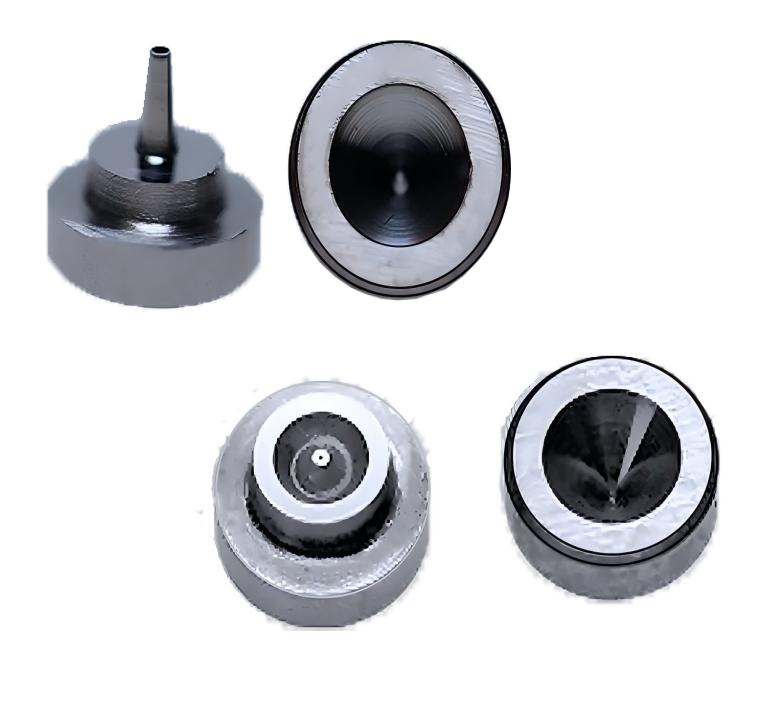

N型喷嘴是所有喷嘴中最常用的一款，有一系列尺寸可供选择。
特点：
喷射口靠近点胶基板
满足多样化参数要求
操作简便
多种尺寸，形状各异，选择多样
喷嘴内部通道有多种不同版本（阶梯式、锥形）可供选择
喷嘴长度从1.75mm至4mm，选择多样
喷嘴槽外环直径从30 μm到1200 μm，选择多样
精密制造，规格精确
可重复使用，减少停工时间，减少损耗
在复杂应用中实现精准的点胶结果，例如LED灌封、底部填充、边缘密封
激光打标的序列号包含多位数字，可实现高效追踪管控
降低背压，确保充分出胶
即使使用磨料或含颗粒物的介质，依旧持久耐用
胶点尺寸可低至50 μm

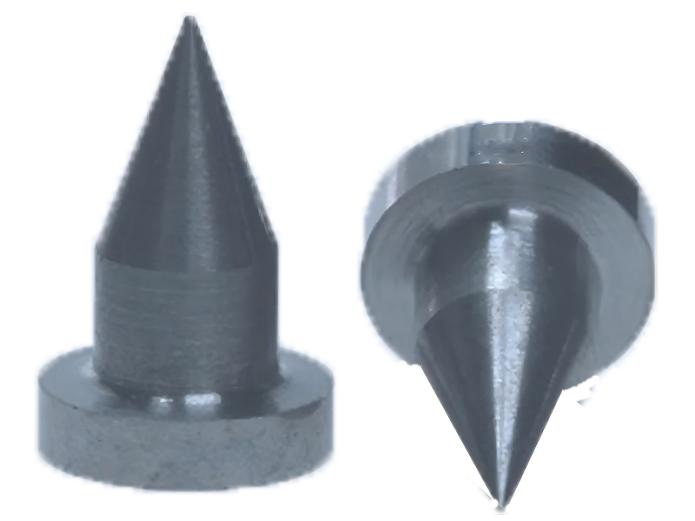

J型喷嘴主要用于远距离点胶或凹槽填胶。有多种不同型号可供选择。
特点：
可远距离将介质喷射到基板
多种尺寸，形状各异，选择多样
喷嘴内部通道有多种不同版本（阶梯式、锥形）可供选择
喷嘴长度从1.75mm至4mm，选择多样
喷嘴槽外环直径从30 μm到1200 μm，选择多样
单列或双列圆锥外形
可喷射点、线或特殊图形，杜绝点胶拉丝/拖尾
在复杂应用中实现精准的点胶结果，例如LED灌封、底部填充、边缘密封
激光打标的序列号包含多位数字，可实现高效追踪管控
长喷头设计，尤其适合将介质喷射到难以触及的区域

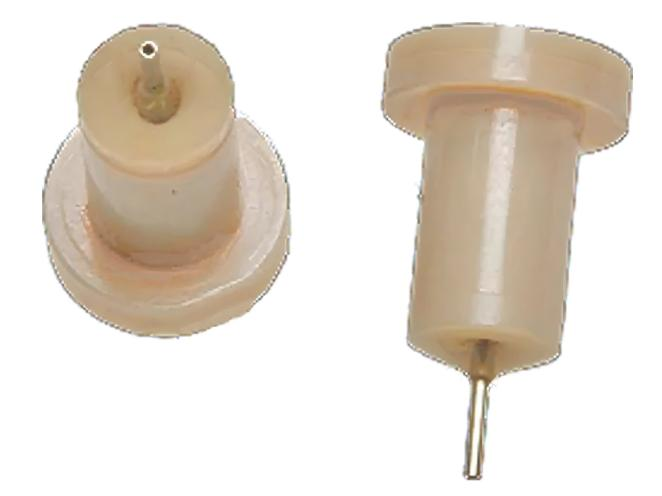

C型喷嘴的材质为PEEK（聚醚醚酮）和不锈钢，尤其适合医药类低粘度介质应用。
特点：
C型喷嘴的材质为PEEK和HM，搭配不锈钢导管
不锈钢尖端为精制的不锈钢导管
可远距离将介质喷射到基板
最适合低粘度介质应用
非金属材质的喷嘴尤其适合医疗行业应用

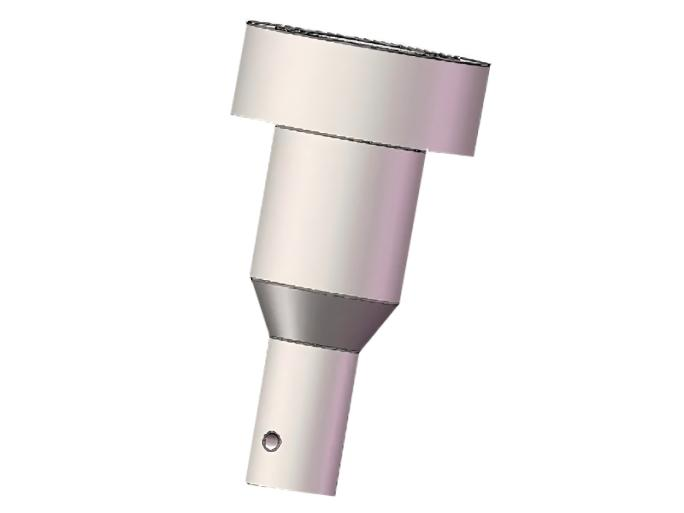

P型喷嘴专门为斜角点胶而设计。
特点：
P型喷嘴的材质为金属和塑料
尤其适合斜角点胶 (90°, 80°, 70°)
P型喷嘴的内层可更换，可降低成本
使用腐蚀性或自凝性介质点胶后，建议彻底清洁系统，包括点胶阀和其他与介质接触的组件。
点胶阀表面易磨损，请勿使用钢丝刷或其他不恰当的工具。微密斯提供一系列专用清洁工具，例如CTK清洁套装，该套装包含一系列重要工具，用于组装/拆卸和清洁系统。我们的专家可为您提供专业建议。
欢迎向赋恒科技咨询清洁工具和清洁方法。我们很乐意帮助您。

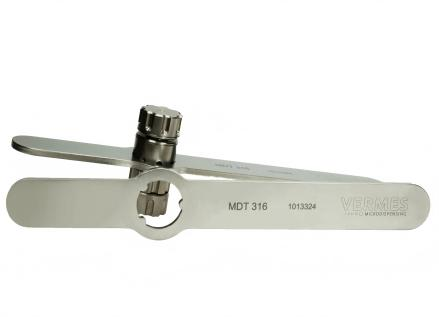

此工具可将喷嘴清洁脂通过高压挤入喷嘴通道，清理已堵塞的扁平型硬质合金喷嘴。微密斯点胶科技推荐您使用喷嘴清洁脂HP1（工具包装内附赠一件）。此工具仅适用于口径小于100 μm的喷嘴。

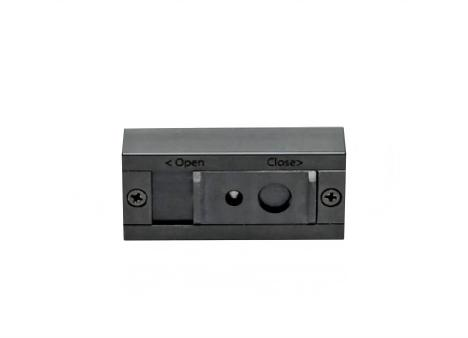

此工具带有喷嘴置入口，可用于固定喷嘴。
喷嘴固定后，使用压缩空气清洁喷嘴时，喷嘴不会意外被吹走。

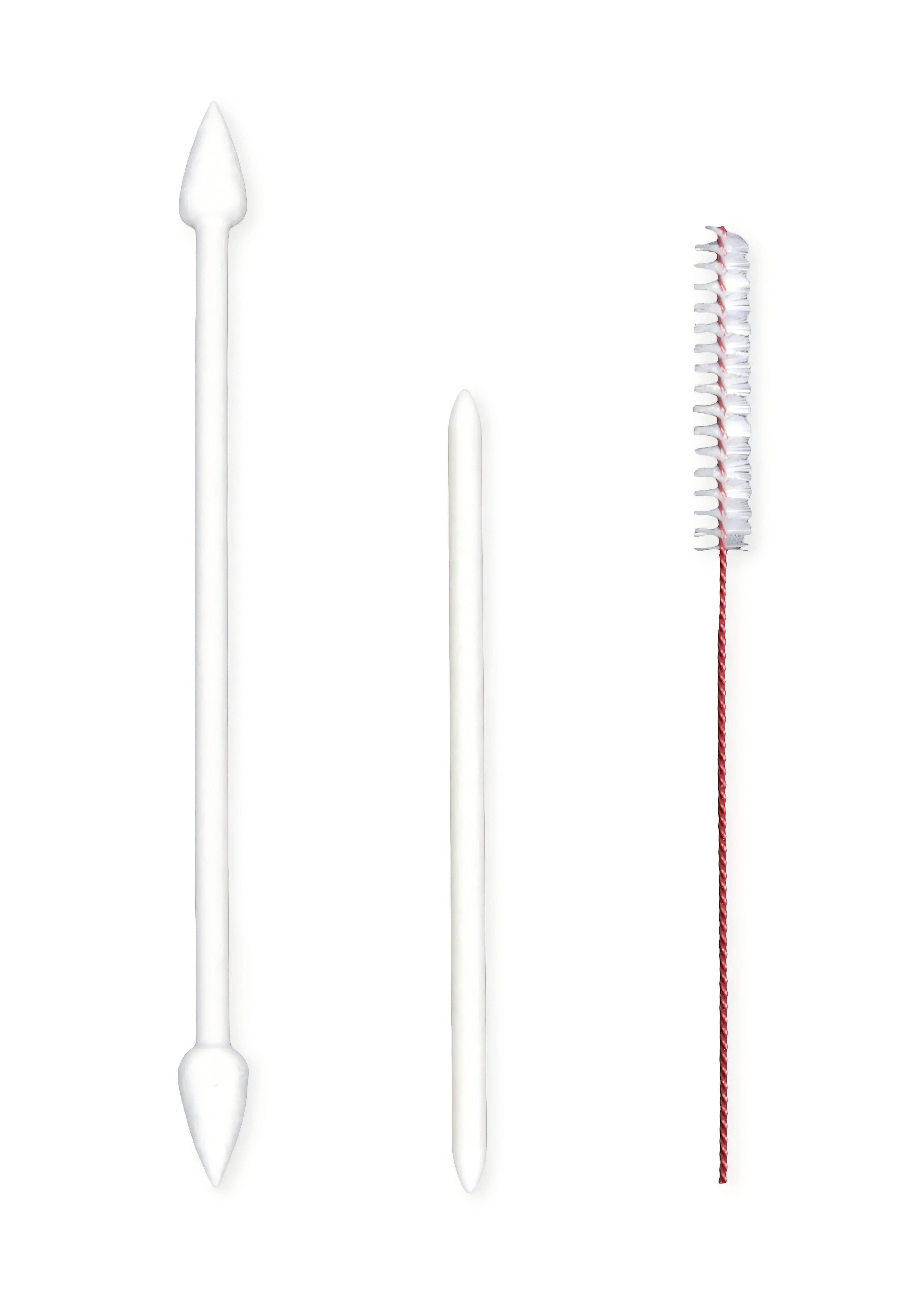

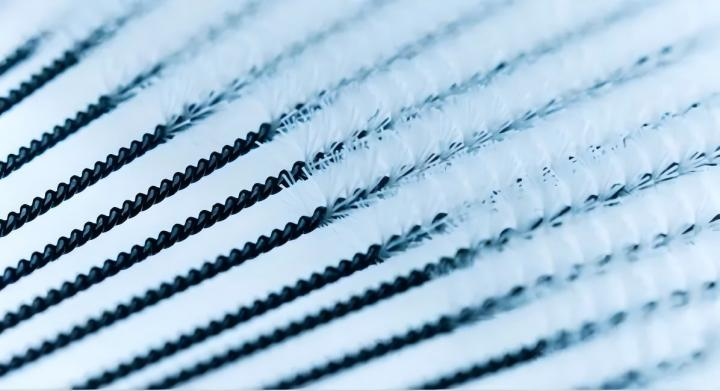

此套装用于清洁与点胶介质有过接触的组件（如液盒、胶筒基座、鲁尔接头）。
套装包含：
25 支清洁棉签
20 支清洁棒
20 支清洁刷

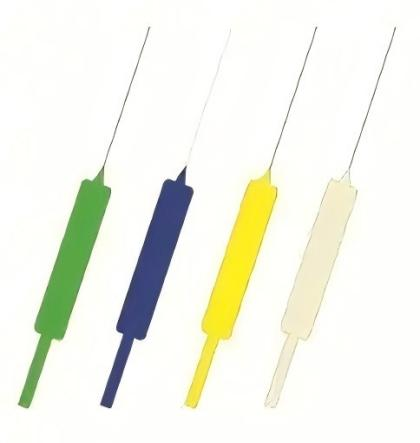

此工具适用于口径为100 μm及以上的喷嘴，可用于清理喷嘴通道。喷嘴清洁针有不同尺寸，以颜色区分。
可选的喷嘴清洁针尺寸：
尺寸 100 – 尺寸500
此套装用于清理口径约为70 – 400 μm的喷嘴。
套装包含：
6支喷嘴清洁钻孔针
用于MDS 3000和MDS 1000系列
所有微密斯点胶系统均可选配加热块。主要有两种类型的加热块：喷嘴加热块和胶筒加热块。胶筒加热块常用于热熔胶应用。通过加热可以改变介质的动力粘度。当点胶必须恒温或者在高于室温的条件下进行时， 就必须使用加热块。符合点胶要求的加热程序对于获得精准、可重复的点胶结果来说至关重要。
可根据需求选择已集成或独立安装的喷嘴加热块。
集成喷嘴加热块是MDFH液盒的一部分。此外，微密斯还提供加热块控制器，可根据不同应用调整具体参数。

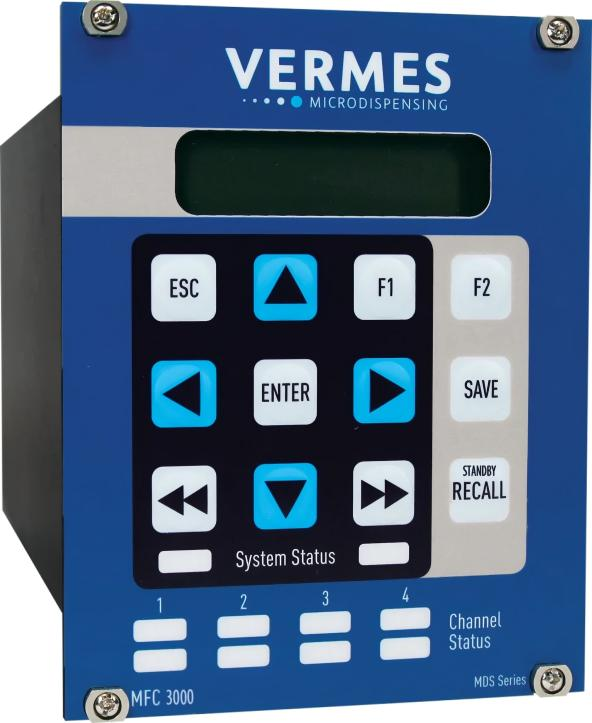

MFC 3000
多功能控制器MFC 3000可在多数复杂应用中完美控制介质动力粘度。通过对加热和冷却的控制，系统可保持点胶全程恒温进行。此控制器常用于热熔胶应用，同时适合对冷却有一定要求的高精度点胶应用。
多功能控制器MFC 3000可控制连接到微密斯点胶系统的集成加热块和压缩空气阀，且电压要求极低(24 V or 48 V)，可同时控制最多四个集成加热块或冷却阀，可根据具体需求灵活调整配置：
仅加热
仅冷却
同时加热与冷却
双通道控制器，精准控温

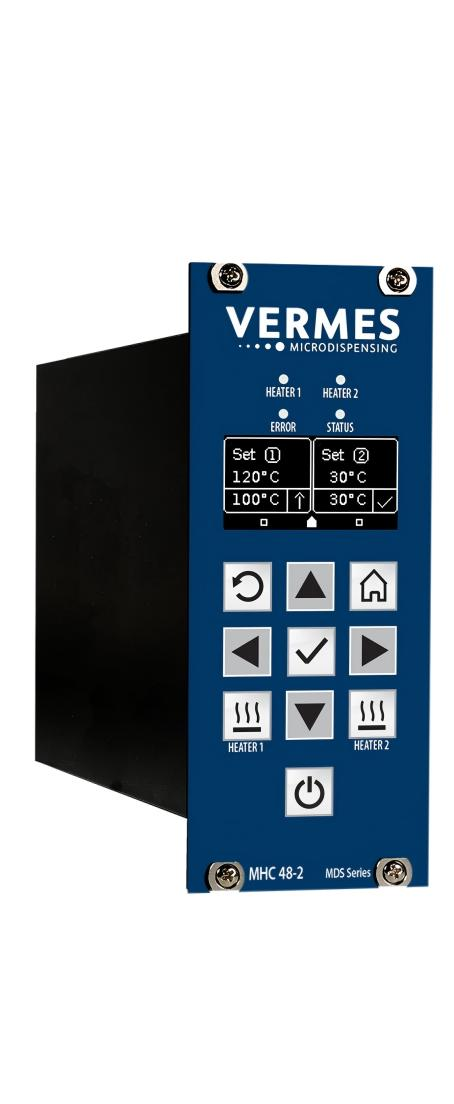

在点胶过程中，MHC 48-2通过极其精确的温度控制，确保最精确的点胶结果。
此双通道加热块控制器专为控制微密斯提供的所有48V加热块而设计，例如超低压运行的喷嘴加热块（液盒组件）和胶筒加热块。
如果仅需要加热功能（例如，使用喷嘴加热块以确保点胶介质温度稳定，或是需要在高于室温的条件下进行点胶），MHC 48-2控制器是非常有效的解决方案。
在热熔胶应用中同时使用喷嘴加热块和胶筒加热块时，该控制器更是理想之选。
该控制器用户界面简洁明了，可自动启动，进一步简化操作，节约工时。
欢迎与赋恒科技探讨适合您应用的加热/冷却系统，我们很乐意助您找到最符合您要求的加热方案。
液盒的作用是将点胶介质从胶筒或供胶压力箱传输到喷嘴。有不同材质、型号的液盒可供选择，例如左直角/右直角版本。液盒与驱动系统之间有隔热设计。
介质供应的常用部件为胶筒，有不同型号可供选择（例如MDX 3080 CC/10搭配10ccm胶筒）。
针对需要进行介质加热的应用，还有集成加热块的液盒可供选择。
“快拆液盒”的独特设计采用创新连接技术，仅需拨动卡扣，即可轻松从点胶阀拆下液盒，无需螺丝和工具，便于清洁，易于操作。同时，可旋转设计使点胶阀可灵活适配不同的点胶方向，可快速、无缝集成到任何紧凑空间。
有哪些可选配置？
集成胶筒接头的液盒
带软管接头的液盒
液盒形状：
直线型，左直角型，右直角型，双头型
MDFH集成加热块的液盒
MDFH-BY带可拆卸集成加热块的液盒
FA液盒适用于特殊介质，例如氰基丙烯酸酯或厌氧胶
共有两种液盒接头：
胶筒接头:
聚醚醚酮或不锈钢材质，液盒鲁尔接头
软管接头:
聚醚醚酮或不锈钢材质，用于不同尺寸的软管
微密斯点胶系统采用模块化设计。接触介质的组件，如喷嘴、液盒和供胶单元，与微密斯提供的所有点胶阀均可兼容。
液盒与阀仅通过两枚螺丝连接，可单独清洗。快拆型液盒仅需拨动卡扣即可拆卸，无需螺丝和工具。
MDX代表微密斯点胶系统的供胶单元，主要部件是胶筒和胶筒支架。胶筒有不同型号可选，容量从3 cm³ 到55 cm³，搭配对应的胶筒支架。
撞针密封圈、撞针定心片、紧定螺丝、胶筒接头均属于液盒配件，基本都有不同材质可选，例如不锈钢或聚醚醚酮。
我们很乐意助您找出适合您应用的部件组合。
介质与液盒有多种连接方式。我们推荐使用鲁尔接头连接胶筒。若点较量大，建议使用软管连接。
用于MDS 3000和MDS 1000系列

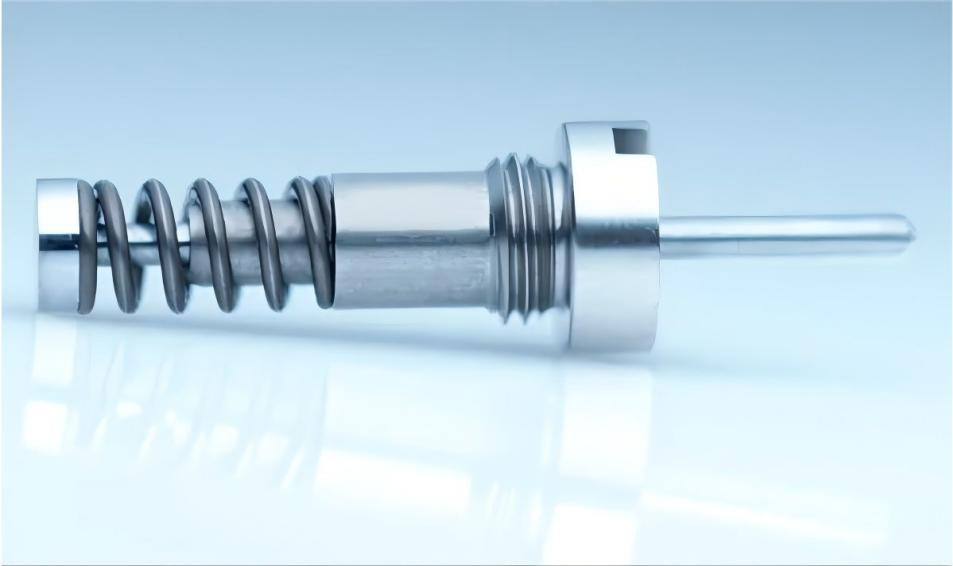

撞针是阀与介质接触的部分之一，从外部安装到阀上。
在阀内部，撞针通过杠杆与压电（MDS 3000系列）或DST驱动器（MDS 1000系列）连接。压电的扩张/收缩所产生的力通过杠杆传递至撞针，使撞针来回移动，将介质从喷嘴口喷出。
撞针以及喷嘴属于损耗件。为得到良好的点胶结果，必须对撞针进行定期清洁、润滑、更换（约每六千万至八千万次打击或撞针移动产生阻力时）。对于高频率点胶应用，保养间隔可能更长。
若您需要撞针选型方面的帮助，欢迎联系赋恒科技。我们的专家拥有丰富的点胶经验，很乐意帮助您找到合适的撞针款式。我们提供不同尺寸、型号、材质的撞针，适合各类点胶介质及应用。
